在工业自动化、数控机床、机器人以及流水线拖链等应用场景中，TRVV、TRVVP、TRVVSP 堪称使用最为广泛的高柔性拖链电缆。此三者的核心差异主要聚焦于是否具备屏蔽层以及是否采用双绞对结构。
与此同时，依据往复弯曲疲劳寿命，这些电缆被细致划分为五大等级，分别为 100 万次、300 万次、500 万次、800 万次以及 1000 万次弯折等级。
然而，众多客户在进行选型时，常常会将电缆型号与弯折标准相混淆。有鉴于此，本文将从型号定义、内部结构、弯折分级以及适用场景等多个维度进行全面且深入的剖析，旨在助力客户能够更为便捷、快速地完成选型工作。
TRVV 作为基础款拖链电缆，其型号各字母蕴含特定意义。“T”代表拖链专用，“R”表示高柔性软导体，第一个“V”意味着采用 PVC 绝缘材料，第二个“V”则表明使用 PVC 作为外护套。此款电缆不具备屏蔽层，亦无对绞结构。
它适用于动力供电线路，尤其适用于不存在强电磁干扰的环境。其弯折等级主要集中在 100 - 500 万次。
TRVVP 是在 TRVV 的基础上进行改进，增设了镀锡铜网总屏蔽层。其线芯直接成束，未采用双绞对结构。该屏蔽层能够有效抵御外部的 EMI（电磁干扰），因而常用于普通伺服动力线。
其弯折规格覆盖范围为 100 万 - 800 万次，是中等弯折工况下的首选线缆。

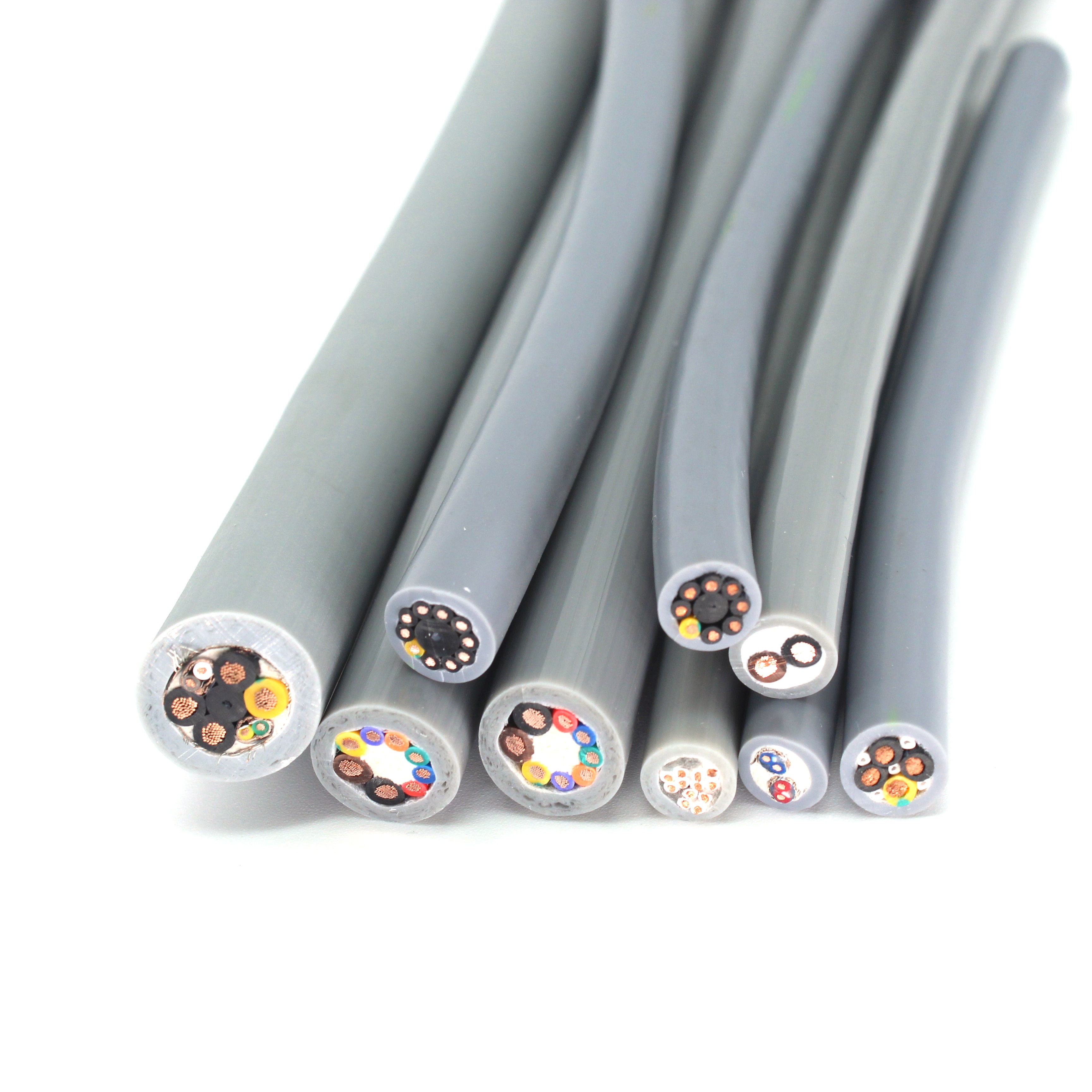

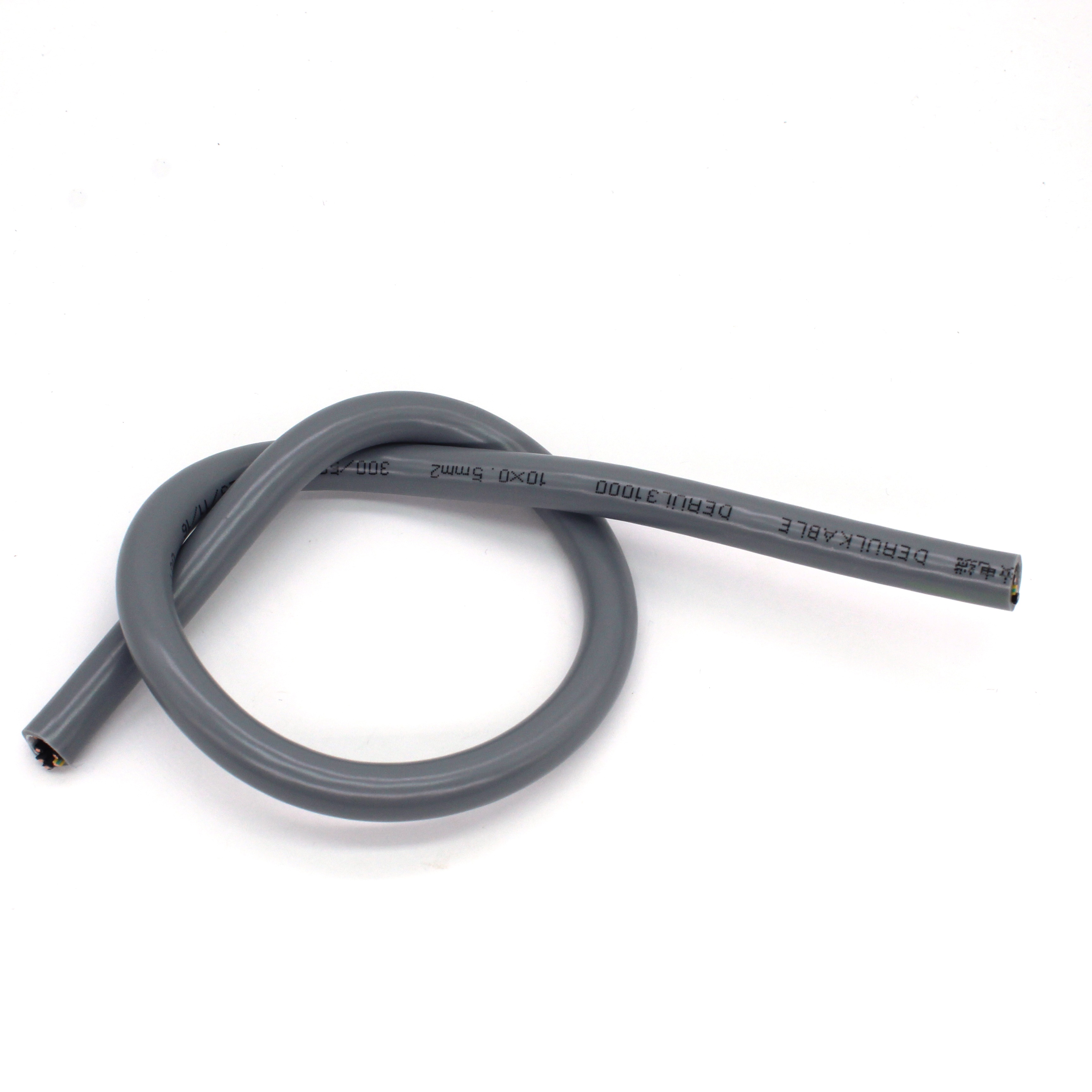

在 TRVVSP 型号中，“S”代表双绞对结构，“P”表示整体铜网屏蔽。此款电缆的信号线两两对绞，这种设计能够有效抵消线间串扰；同时，外层的总屏蔽层可隔绝外部电磁干扰。它是精密信号、编码器以及传感器的专用线缆，亦是本文着重讲解的双绞屏蔽拖链电缆。
部分高弯折型号的 TRVVSP 能够实现 1000 万次往复弯曲而不断芯。
弯折次数的测试需满足特定条件，即弯曲半径为 7.5 倍电缆外径，电缆做往复匀速运动。测试结果判定合格的标准为导体无断丝、护套不开裂且屏蔽层不破损。
此等级电缆适用于低速往复设备、小型雕刻机以及简易输送线。其导体通常采用常规多股铜丝，护套为普通 PVC 材质，主要涉及 TRVV、TRVVP 型号，仅有少量基础款 TRVVSP。
该等级电缆的优势在于性价比高，能以较为经济的成本满足基本需求。然而，其短板也较为明显，不适合 24 小时高频连续运动的场景。
这一等级的电缆是自动化产线、普通数控机床、轻型机械臂的标配。TRVVP 和常规 TRVVSP 是主力型号，导体采用 0.08mm 的超细精绞铜丝，护套添加了耐磨改性剂，增强了电缆的耐磨性和耐用性。大部分常规拖链项目会选用此等级的电缆，因其能较好地平衡性能与成本。
该等级电缆专为 24 小时不间断运行、高速伺服、六轴机器人、精密检测设备等对电缆弯折性能要求极高的场景设计。它是 TRVVSP 的专属高弯折版本，导体采用多层反向复绞工艺，内部有 PP 缓冲填充，能有效缓冲电缆在弯折过程中受到的应力。护套采用高弹性耐弯曲丁腈材质，屏蔽层使用加厚镀锡铜丝，即使经过千万次弯折，屏蔽层也不会脱落，能确保信号零中断，为设备的稳定运行提供可靠保障。
普通动力走线、干扰小：TRVV｜100-300 万次弯折
伺服动力线、轻微电磁干扰：TRVVP｜300-500 万次弯折
编码器、传感器、差分信号传输（抗串扰需求）：TRVVSP 双绞屏蔽｜500-1000 万次弯折
高速机械手、24h 连续拖链、高频往复：高耐弯 TRVVSP｜800/1000 万次弯折
双绞对结构：抵消线对间串扰，长距离信号传输不失真；
双层屏蔽体系（对绞 + 总铜网）：屏蔽密度≥85%，抵御变频器、电机高频干扰；
分级弯折工艺：100–1000 万次全规格覆盖，按需匹配工况，避免过度采购增加成本；
高柔性耐磨损护套，耐油、耐寒，适配机床、仓储、机器人多复杂环境。
不要只看型号，重点确认弯折测试次数，低价线缆虚标百万次寿命易出现短期断芯；
信号传输优先选 TRVVSP 双绞屏蔽，仅供电可选用 TRVV/TRVVP 降低成本；
长期高频运动设备直接选用 800 万 / 1000 万次弯折等级 TRVVSP，减少停机维修成本。
我厂可定制全系列 TRVV、TRVVP、TRVVSP 双绞屏蔽拖链电缆，弯折寿命 100 万至 1000 万次均可生产，支持多芯、不同截面积、特殊耐温护套定制，适配各类工业拖链动态移动场景，提供弯折寿命检测报告，欢迎咨询选型。
