水下机器人画面花屏、信号丢包，原来是电缆屏蔽没做好
很多 ROV 水下机器人作业时都会遇到一个棘手问题：下水测试一切正常，放到海里、河道里工作一段时间，监控画面突然出现马赛克、条纹花屏，控制信号间歇性丢包，指令延迟甚至失联。反复排查摄像头、主板、地面站软件，最后才发现，问题根源不在设备，而是 ROV 水下电缆（脐带缆）的屏蔽结构设计不足、屏蔽工艺不合格。
海上风电检测、桥墩水下探伤、水库巡检、海底管线排查、搜救打捞作业，一旦视频和控制信号丢包，不仅看不清水下目标，还会导致机器人失控、碰撞、搁浅，轻则停工返工，造成工期延误，重则直接损坏水下机器人，带来高额损失。很多工程采购图便宜选用普通光电复合缆，只看芯数、光纤规格，忽略屏蔽层这个关键指标，是最常见的选型大坑。

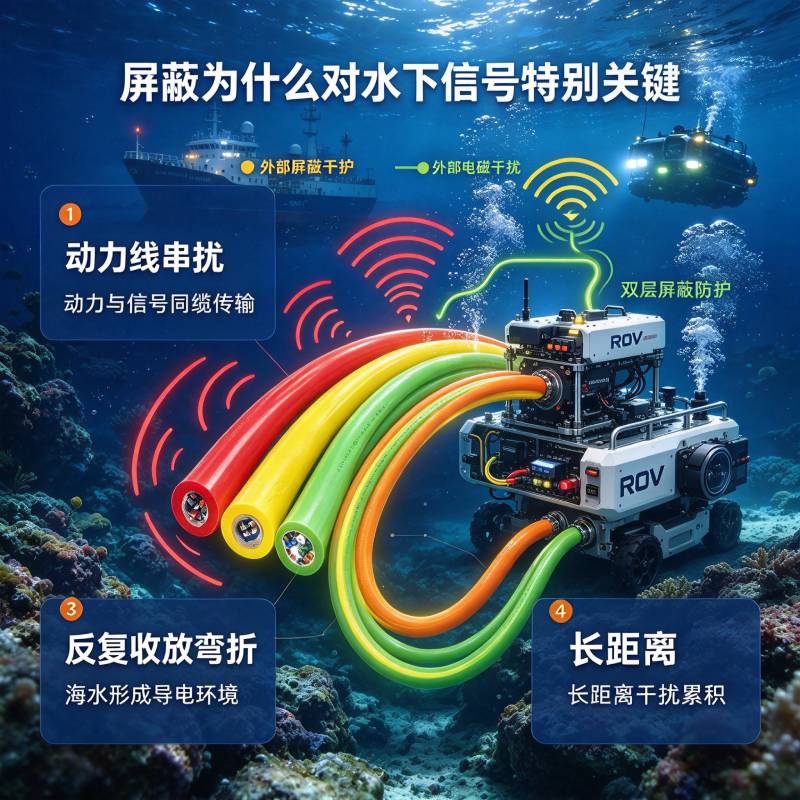

一、为什么水下环境对电缆屏蔽要求远高于陆地
ROV 水下脐带缆属于光电复合一体缆，线缆内部同时集成动力电源线、以太网信号线、视频同轴、光纤、传感器控制线。动力芯大电流启停、电机调压会持续产生交变电磁噪声；船上变频器、发电机、电台、金属船体也会向外辐射干扰信号。 陆地普通屏蔽线缆，静态布线勉强够用。但水下机器人脐带缆是动态反复收放、扭转、拖拽工况，叠加海水导电、高盐腐蚀环境，干扰会成倍放大：
线缆内部串扰：强电动力线和视频信号线同缆排布，没有独立分屏，电力噪声耦合进信号芯，画面出现滚动条纹；
外部电磁干扰：船舶电气、水下钢结构、周边电气设备辐射干扰穿透屏蔽层；
动态弯折损伤：单层铝箔屏蔽经过反复弯曲、收卷拖拽，铝箔极易开裂断裂，屏蔽直接失效，时好时坏，故障没有固定规律；
接地环路问题：屏蔽层两端接地处理不当，海水导电形成地环路，引入低频噪声，信号断断续续。
很多客户反馈一个典型现象：机器人静止在水下画面清晰，一移动、绞车收放电缆立刻花屏丢包，这基本就是屏蔽层在弯折后断续失效。

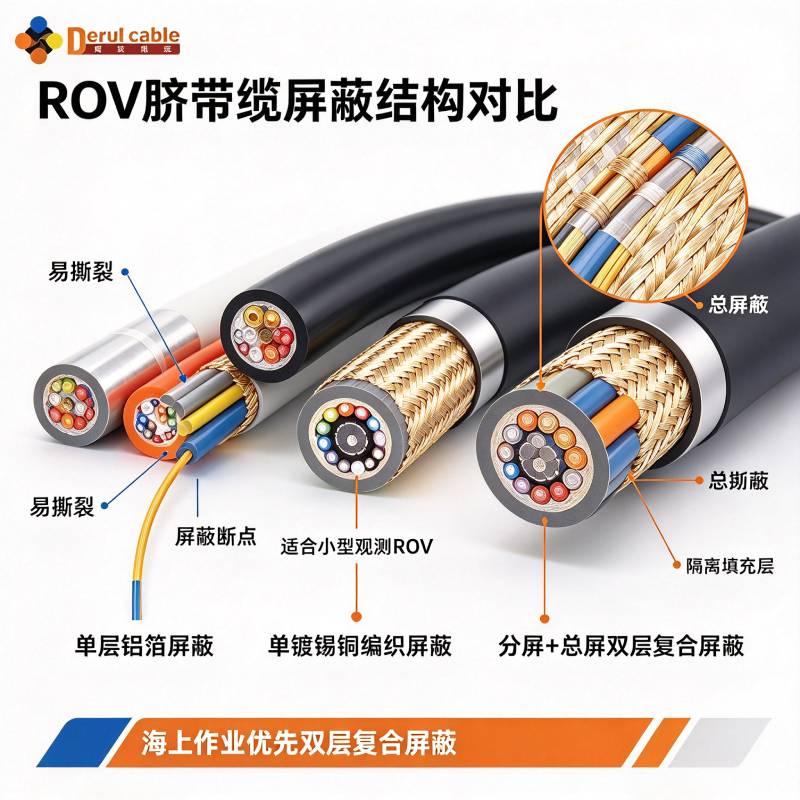

二、几种常见屏蔽结构，抗干扰能力差距很大
1. 单层铝箔屏蔽（不推荐用于 ROV 水下电缆 动态脐带缆）
铝箔麦拉 + 一根地线，高频屏蔽尚可，但是质地脆。ROV 长期扭转、弯曲、拖拽，铝箔极易撕裂、出现断点，屏蔽连续性被破坏，干扰直接侵入信号芯。只适合固定敷设的静态线缆，完全不适合水下机器人反复收放工况。
2. 单镀锡铜编织屏蔽（入门款，适合淡水短距离小型观测 ROV）
铜编织柔性好，耐弯折，但是屏蔽覆盖率有限，对高低频综合干扰抑制能力一般，长距离、海上工况容易出现信号不稳。编织密度低于 85% 的产品，屏蔽缺口多，抗干扰效果大打折扣。
3. 分屏 + 总屏双层复合屏蔽（海上作业 ROV 推荐方案）
信号线单独做铝箔 + 高密度镀锡铜编织分屏蔽，整组信号单元之外再加一层总屏蔽。屏蔽效能可达 80dB 以上，既隔离动力线对内串扰，又阻挡外部电磁辐射，兼顾高频、低频干扰抑制；镀锡铜编织耐海水腐蚀、柔性强，反复扭转收放不容易断裂，是高清视频、千兆以太网、长距离控制信号稳定传输的优选方案。
重点提醒：光纤本身不受电磁干扰，但是缆内配套的以太网、模拟视频、传感器电信号，依然依赖屏蔽层保护，不是带光纤就不用考虑屏蔽。
三、屏蔽失效，除了结构差，还有这几个工艺坑
编织密度缩水：厂家为降低成本，铜丝根数减少、编织稀疏，覆盖率不足，存在大量漏磁缺口；
屏蔽层接地处理错误：屏蔽层全段连通之后两端接地，海水形成地环噪声，正确做法大多采用单端接地，需要结合信号类型设计；
成缆排布不合理：动力芯和信号芯紧挨在一起，没有隔离填充，就算屏蔽达标，内部耦合干扰依然严重；
端头加工破坏屏蔽：水密接头压接、剥线时编织屏蔽被剪断、散开，屏蔽连续性中断，再好的线缆也发挥不出屏蔽效果；
护套破损海水渗入：海水腐蚀铜编织屏蔽层，铜丝氧化发黑、断裂，屏蔽逐步衰减，故障慢慢显现。
四、快速自查：你的 ROV 花屏丢包是不是屏蔽问题
可以对照简单排查： ✅ 故障特征：机器人一动、电缆扭转弯折就花屏、丢包，静置状态信号恢复正常； ✅ 更换一根高品质双层屏蔽脐带缆之后，画面稳定、不再断连； ✅ 周边有船舶电机、变频器、钢结构时，干扰明显加重； ✅ 同一根电缆，短距离测试正常，加长到 100 米、200 米之后丢包频发。
如果符合上面特征，优先更换适配水下动态工况的双层屏蔽 ROV 脐带缆，而不是单纯升级摄像头或者地面站设备。
五、ROV 水下机器人零浮力脐带缆屏蔽选型建议
小型淡水观测 ROV、短距离、干扰弱：可选用高密度单铜编织屏蔽光电缆；
海上检测、风电运维、中型作业 ROV、长距离传输、千兆网 + 高清视频：优先信号分屏 + 总屏双层复合屏蔽结构；
屏蔽材质优先镀锡铜编织，抗氧化耐海水腐蚀，不建议裸铜编织；
屏蔽编织密度建议≥85%，同时搭配合理成缆隔离、阻水结构、凯夫拉抗拉加强；
下单提供工况：水深、线缆最大长度、信号类型（模拟视频 / 以太网 / RS485）、是否绞车收放、淡水还是海水，厂家可以配套匹配屏蔽方案和接地指导。
