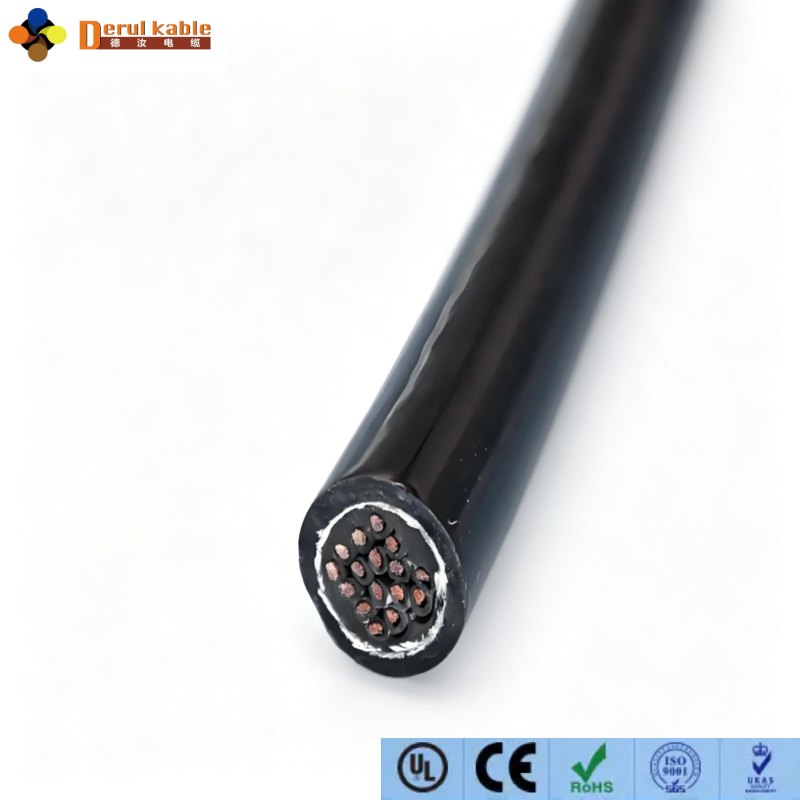

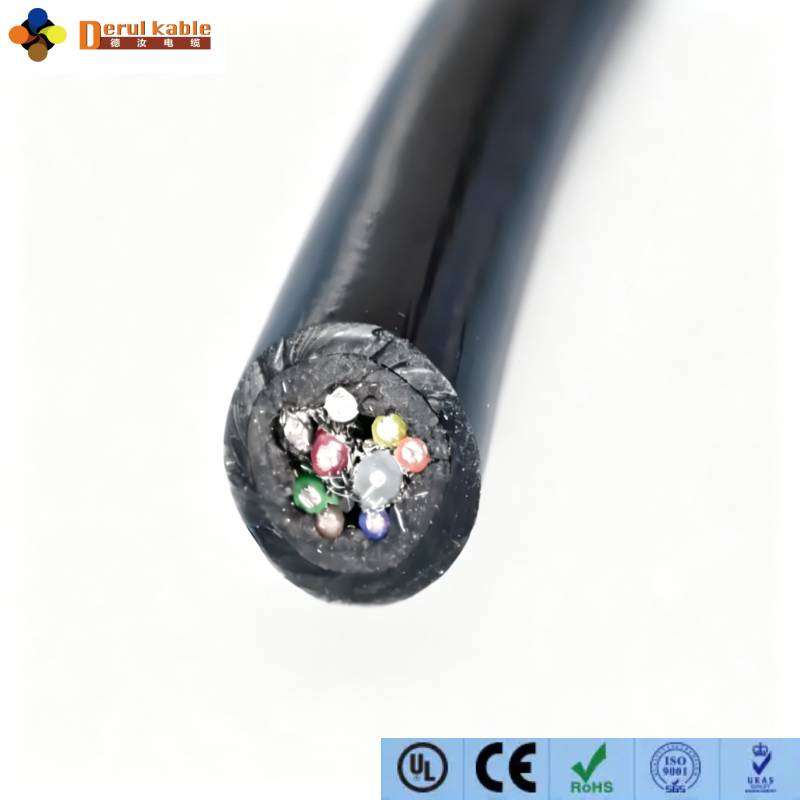

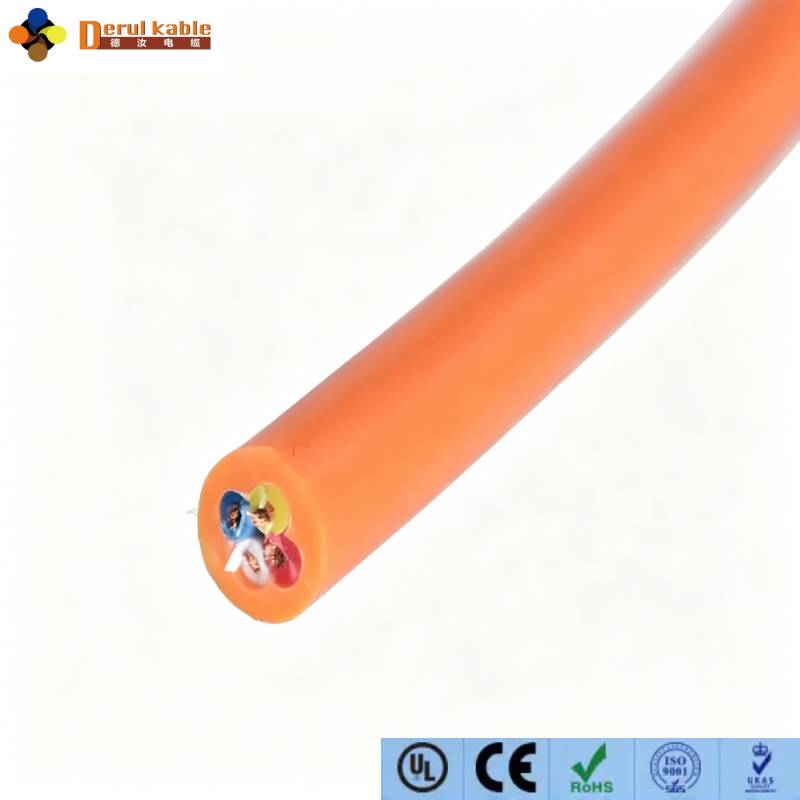

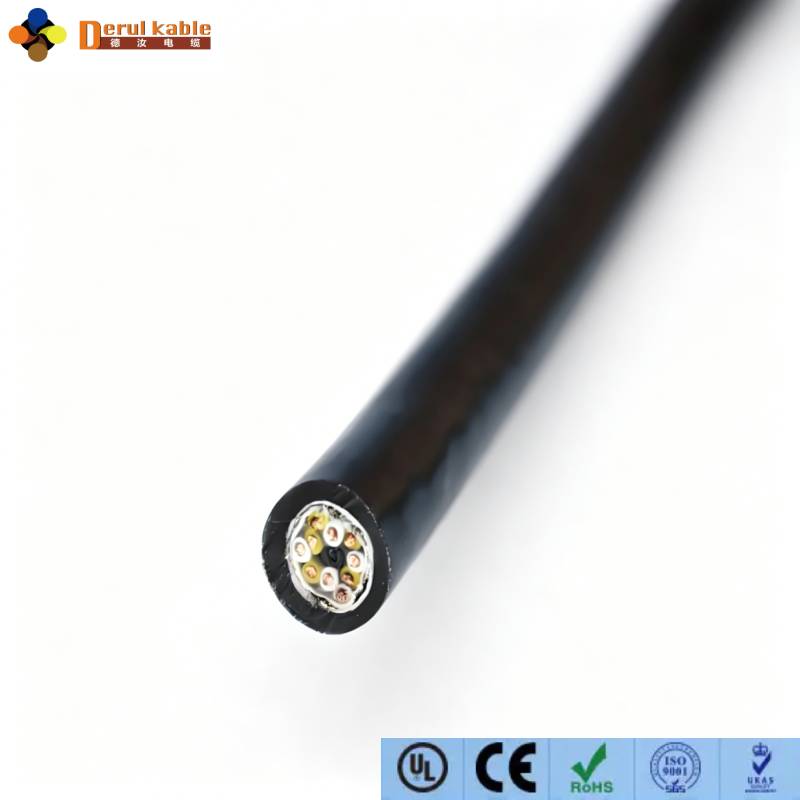

我司所研发的机器人本体耐扭转动力信号一体复合电缆，具备卓越性能。它将伺服动力芯、编码器/总线信号芯以及控制芯巧妙集成于单根线缆之中，实现一体化成型。此电缆采用了全域平衡抗扭分层结构，于中心处运用凯夫拉材料进行抗拉加强，并构建双层电磁屏蔽体系。凭借这些先进设计，仅需一根线缆，便能同步达成设备的供电需求与高精度的信号传输任务。
该电缆的应用成效显著，能够大幅简化机器人电缆本体管线包的布线工作，有效缩小关节处的走线空间，显著降低装配与维护成本。因此，它当之无愧地成为工业机器人内置本体布线的专用特种线缆。
动力线与信号线分开穿管敷设，致使关节腔空间捉襟见肘。布线呈现出杂乱无章之态，管线包的磨损情况也随之加剧。
普通线缆缺乏退扭结构，在经历百万次旋转之后，导体极易出现松股、断芯的状况，进而导致设备报错停机。
屏蔽层设计单薄，在扭转过程中易出现开裂现象。一旦开裂，强电便会干扰编码器脉冲，使得定位精度发生偏移。
采用 PVC 或普通 TPE 材质的护套，不耐油污与低温环境。在长期扭转作用下，会出现永久折痕，甚至开裂。
线缆使用寿命较短，需频繁更换，这严重耽误了产线的生产节拍，使得综合使用成本翻倍增长。
此层采用 VDE 6 类超细精绞无氧铜或镀锡铜。动力线采用粗截面集束绞合的方式，而信号线则以双绞成对的形式，并进行精密节距控制。
运用分层反向复绞工艺，即内外层绞向相反，能够自动抵消扭转应力，从根本上杜绝散股断芯的现象，可满足百万次循环疲劳测试的严苛要求。
选用改性 TPEE 高弹性绝缘材质，具备低摩擦、抗挤压的特性。在经历扭转、弯折等情况时，不会出现脱层、开裂的问题。
针对信号线，采用阻抗匹配绝缘设计，能够保障 Profinet、EtherCAT、编码器等高速信号稳定传输，且不会出现丢包现象。
缆芯贯穿芳纶纤维束，能够全程吸收关节拉伸以及径向扭转所产生的压力，有效避免线缆拉长变形，防止内部芯线相互摩擦磨损。
动力组与信号组进行分区隔离排布，对成缆节距加以优化。采用低摩擦的无纺布或 PP 弹性材料进行填充，以此固定线芯位置。在扭转过程中，可避免芯线出现错位，防止因摩擦而击穿绝缘层。
基础款：采用镀锡铜编织屏蔽，其覆盖率不低于 88%，能够有效抵御常规电磁干扰。
高精度伺服款：运用铝箔总屏蔽与铜网双层屏蔽的组合方式，即使在扭转情况下也不会出现撕裂现象。这种设计能够彻底隔离动力强电对信号的干扰，确保电缆在焊接、冲压等高电磁环境中稳定运行。
精心优选聚醚型聚氨酯护套，相较于 PVC 和普通 TPE 材质，优势极为显著。
此护套具备出色的耐化学介质性能，能够耐受机油、切削液、焊接油污以及冷却剂的侵蚀。在温度适应性方面表现卓越，于 -40℃ 的低温环境下不会发硬，在 90℃ 的高温环境中也能持续动态使用。
它拥有高弹性记忆特性，即便反复进行 ±360° 扭转，也不会留下永久折痕。同时，还具有耐磨、抗撕裂、抗水解防霉等诸多优良性能。
此外，为满足不同工况需求，还可选配改性耐飞溅护套，特别适配焊接机器人的工作环境。
动力 + 信号 + 控制多芯整合单根线缆，省去多根管线并行敷设，缩小机器人关节走线槽体积，适配小型协作机器人、人形机械臂紧凑本体内部走线，降低管线包制作成本。
标准款：±360°/0.5m，≥500 万次双向扭转不断芯、屏蔽完好；
高端产线款：≥1000 万次三维弯扭复合循环，电阻波动≤5%，对标进口机器人线缆使用寿命。
动态弯曲半径仅 5~7.5× 电缆外径，适配狭小腕部关节狭窄空间往复运动，不易卡线磨损。
双层隔离屏蔽结构，动力、信号分组独立屏蔽，伺服启停、焊机高频干扰下编码器信号无丢失，机器人重复定位精度稳定。
宽温 - 40℃~+90℃动态使用，耐油、耐磨、抗酸碱、防紫外线；洁净室、焊接、喷涂、低温仓储、冲压车间均可适配。
可自由搭配动力截面（1.0/1.5/2.5/4/6/10mm²）、信号芯数（2/4/8/12 对屏蔽信号线）、总线芯、地线芯；外径、护套颜色、阻燃等级、耐飞溅性能均可按需定制，支持小批量试样。
额定电压：动力芯 300/500V，信号芯 300V；
耐扭转标准：±180°~±360°/0.5m，500 万～1000 万次循环；
动态弯曲半径：≤7.5×D；固定敷设 5×D；
使用温度：移动 - 40℃~+90℃，固定 - 50℃~+100℃；
屏蔽覆盖率：单层≥88%，双层总屏蔽≥95%；
认证：RoHS、CE、CCC，支持 UL 定制；
适用扭转速度：最高 360°/s 高速旋转工况。

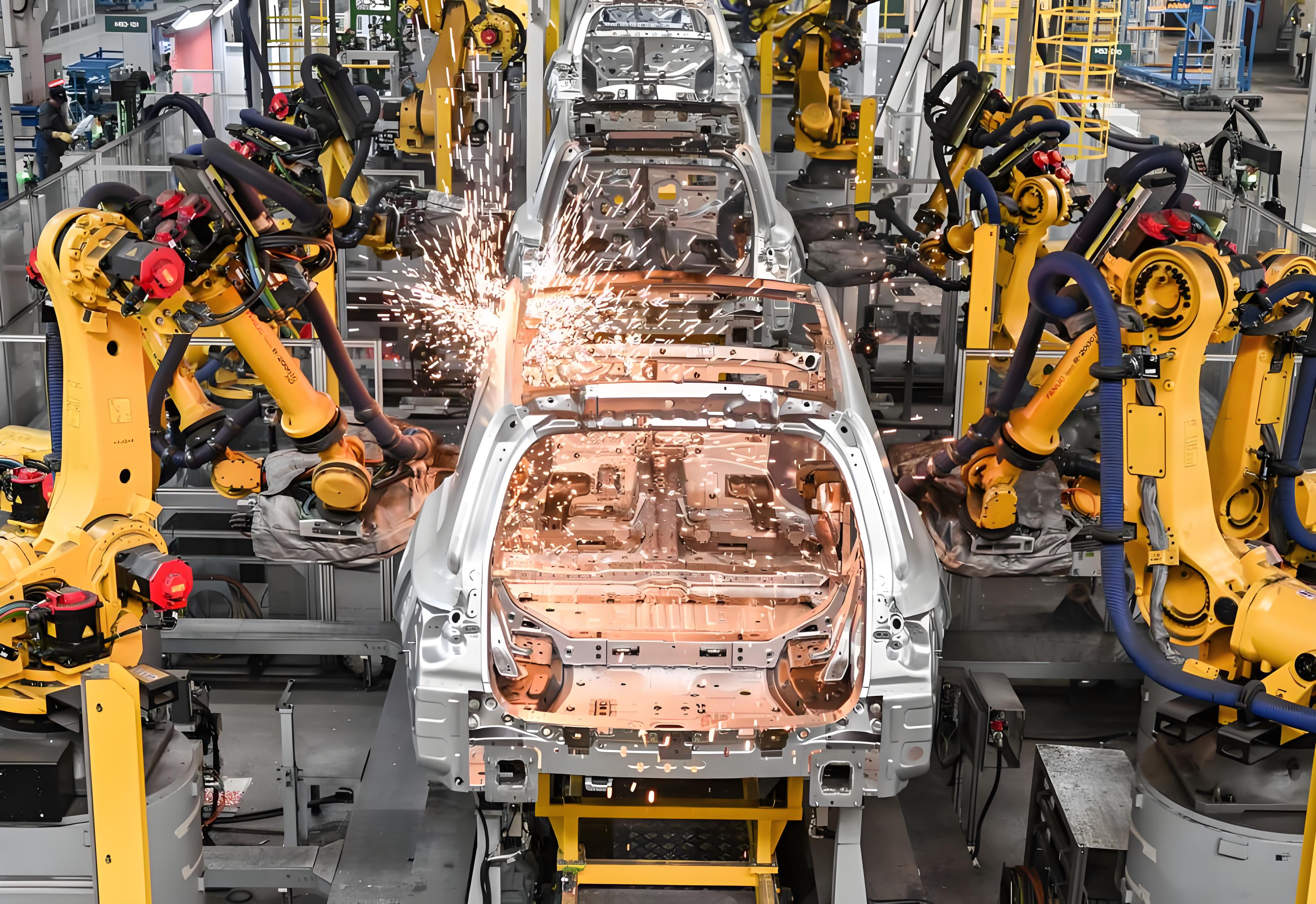

多轴机械臂集群

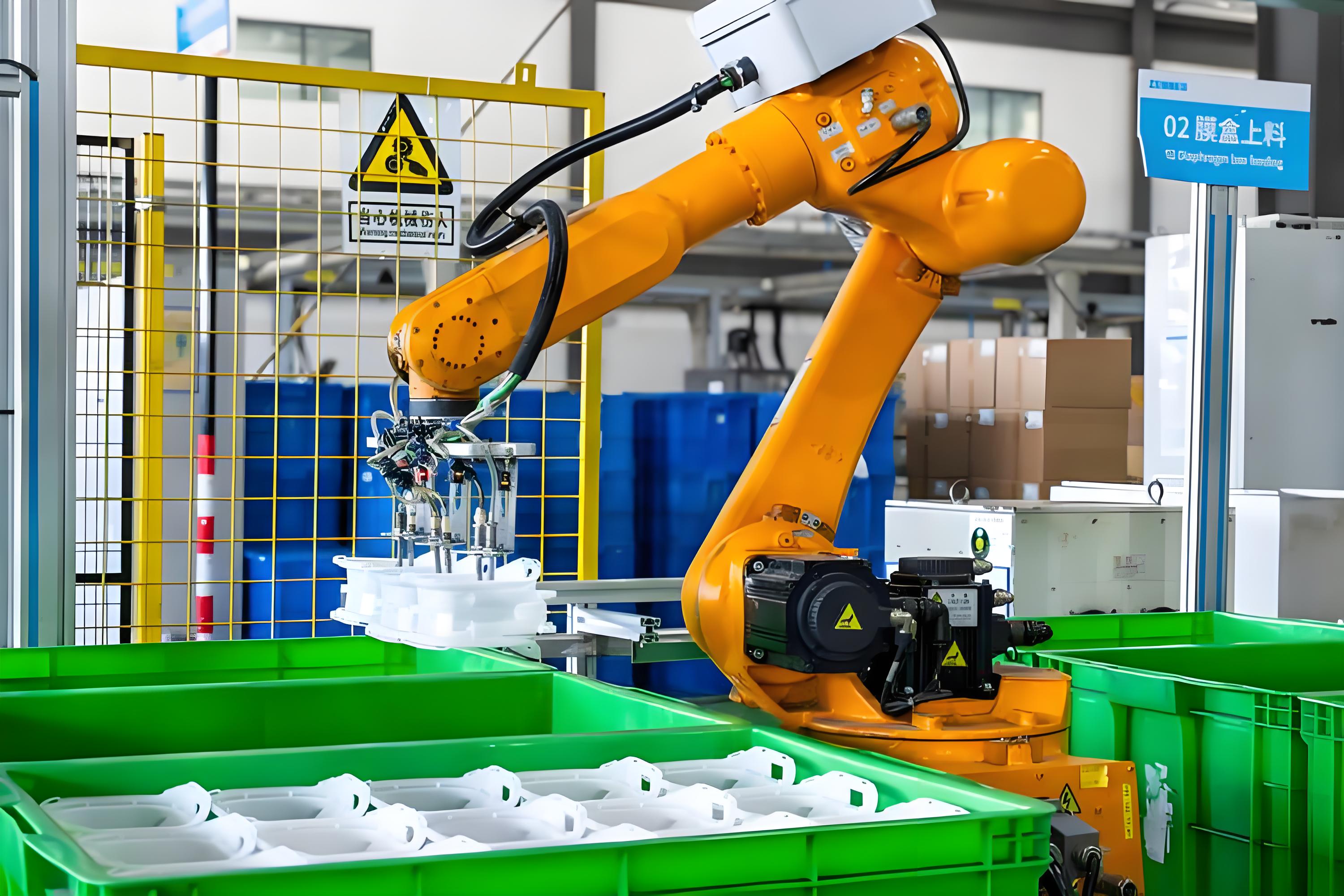

自动化搬运机器人
六轴 / 七轴工业机器人本体内置线缆（焊接、搬运、上下料、打磨）；
人机协作机器人、轻型桌面机械臂关节布线；
SCARA、Delta 并联高速分拣机器人腕部走线；
喷涂、冲压、铸造高温油污机器人管线包；
人形机器人、移动机器人关节复合运动线缆；
伺服一体执行器、旋转工作台 360° 旋转设备内置线缆。
扭转幅度：关节单米旋转≤±180° 选标准款；±360° 无限位旋转选高端百万次抗扭款；
工况环境：焊接场景选用耐飞溅改性 PUR 护套；低温冷库选低温特种弹性护套；
精度要求：高精度伺服、视觉编码器、EtherCAT 通讯设备，必选双层屏蔽结构；
空间限制：小型协作机器人优先一体复合线缆，替代多根分体电缆；
寿命需求：24 小时连续自动化产线，建议选用 1000 万次耐久高端型号。
源头特种电缆工厂，自研抗扭成缆工艺，自有扭转疲劳测试实验室，出厂全检扭转、弯曲、屏蔽性能；
快速定制：1-3 天出具截面方案，3-7 天交付试样，支持特殊芯数、截面、护套功能定制；
配套解决方案：可同步提供机器人管线包、拖链配套线缆一站式供货；
技术支持：工程师上门对接机器人本体布线方案，提供线缆疲劳寿命选型测算；
质保保障：正常标准工况下，质保周期优于行业通用标准，降低客户售后维护压力。
机器人本体耐扭转动力信号一体复合电缆，突破传统分体线缆布线与耐久瓶颈，以一体化集成、长效抗扭、稳定信号传输三大核心优势，适配全品类工业机器人复杂三维运动工况，大幅提升自动化产线运行稳定性、降低综合运维成本，为国产智能制造机器人装备提供高性价比、可替代进口的特种线缆整体解决方案。
